Tubos de Proteção de Fundo Redondo de Quartzo de Alta Pureza para Fabricante Vietnamita de Equipamentos de Tratamento Térmico - Mia

Visão Geral do Projeto

• Cliente: Fabricante vietnamita de equipamentos de tratamento térmico

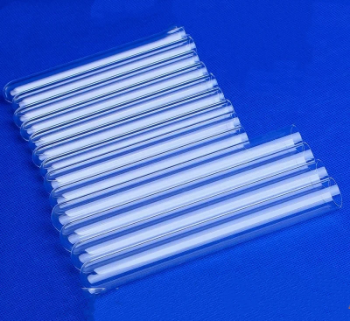

• Produto: Tubos de proteção de fundo redondo de quartzo

• Fornecedor: Lianyungang Shengfan Quartz Products Co., Ltd.

• Material: Vidro de quartzo fundido transparente de alta pureza (pureza de SiO₂ ≥ 99,99%)

• Aplicação: Camisas de proteção de termopar para fornos de tratamento térmico de alta temperatura, fornos de difusão e equipamentos de processo de semicondutores—usados para isolar fios de termopar de atmosferas corrosivas de alta temperatura e prevenir ataques químicos e danos mecânicos

• Processos Principais: Desenho de tubo de precisão → Corte da face final → Selagem de fundo redondo fundida por chama → Polimento a fogo da porta final → Inspeção dimensional

Pontos de Dor Originais do Cliente

1. Vida Útil Insuficiente em Alta Temperatura dos Tubos de Proteção

O cliente utilizava anteriormente tubos de proteção de vidro comum que apresentavam amolecimento, deformação e devitrificação superficial (opacificação) durante operação prolongada a 800–1100°C. Isso levava à ruptura do tubo, expondo os termopares diretamente às atmosferas corrosivas do forno, causando falha na medição de temperatura e paradas não planejadas do equipamento. O ciclo médio de substituição dos tubos de vidro comum era de apenas 2–3 meses, impactando severamente a operação contínua da linha de produção.

2. Qualidade Instável da Selagem de Fundo Redondo

O fornecedor anterior empregava técnicas rudimentares de selagem por chama, resultando em espessura de parede irregular na seção de fundo redondo, com pontos de concentração de estresse e bolhas microscópicas presentes no fundo. Sob choque térmico cíclico, a área de selagem do fundo era a primeira a rachar, com taxas de falha dos tubos de proteção excedendo 20%. Além disso, alguns lotes apresentavam desalinhamento do eixo do tubo no fundo, causando incompatibilidade com as interfaces de vedação do forno durante a instalação.

3. Acabamento Superficial Insuficiente Afetando o Tempo de Resposta Térmica

A rugosidade da superfície externa do tubo de proteção era alta (Ra > 1,0 μm), acelerando a propagação de microfissuras em altas temperaturas. A superfície áspera também adsorvia facilmente partículas da atmosfera do processo, causando incrustação superficial que reduzia a eficiência da condução térmica. Isso resultava em um atraso no tempo de resposta térmica do termopar de aproximadamente 15–20 segundos, comprometendo a precisão do controle de temperatura em malha fechada.

Nossas Soluções e Vantagens Direcionadas

1. Blanks de Tubo de Quartzo de Alta Pureza para Vida Útil Dramaticamente Estendida

Selecionamos blanks de tubo de quartzo fundido transparente de alta pureza (SiO₂ ≥ 99,99%, teor de hidroxila ≤ 5 ppm), oferecendo resistência à temperatura a longo prazo de até 1200°C e tolerância de curto prazo ≥ 1300°C, com um coeficiente de expansão térmica de apenas 5,4×10⁻⁷/℃ e excelente resistência ao choque térmico. Sob condições de operação contínua a 1100°C, os tubos de proteção não apresentam amolecimento, deformação ou devitrificação superficial, com vida útil esperada superior a 12 meses—4 a 6 vezes superior à dos tubos de vidro comum anteriores.

2. Selagem de Fundo Redondo de Precisão Fundida por Chama Eliminando Concentração de Estresse

Empregamos um processo de aquecimento com chama de oxigênio-hidrogênio combinado com moldagem em molde de grafite para a selagem do fundo. O corpo do tubo e a seção de fundo redondo são unidos por topo e completamente fundidos, alcançando uniformidade na espessura da parede do fundo dentro de ±0,2 mm. Após a selagem, o recozimento de precisão elimina o estresse interno, sem bolhas ou desalinhamento do eixo do tubo no fundo. Cada lote passa por teste de estresse no fundo e medição de circularidade para garantir qualidade consistente da selagem.

Resultados da Cooperação e Feedback do Cliente

1. Vida Útil do Tubo de Proteção Dramaticamente Estendida

Sob condições de operação contínua a 1100°C, o primeiro lote de 200 tubos de proteção de fundo redondo de quartzo está em serviço há mais de 8 meses sem deformação, devitrificação ou rachaduras na selagem do fundo. A vida útil esperada excede 12 meses—mais de 4 vezes superior à dos produtos do fornecedor anterior.

2. Taxa de Rendimento da Selagem Significativamente Melhorada

O processo de selagem de fundo fundida por chama de precisão alcança uniformidade na espessura da parede do fundo estável dentro de ±0,2 mm, com a concentração de estresse eliminada. A taxa de rendimento de selagem por lote aumentou de menos de 80% para 98,5%, com zero retrabalho necessário no local de montagem do cliente.

3. Eficiência de Instalação Substantialmente Aprimorada

O controle de alta precisão do diâmetro externo e do comprimento permite a instalação direta de cada tubo nas interfaces de vedação do forno sem triagem ou seleção. O tempo de instalação por dispositivo foi reduzido de aproximadamente 40 minutos para 15 minutos.

4. Velocidade de Resposta Térmica Otimizada

A superfície lisa polida a fogo melhora significativamente a eficiência da condução térmica, reduzindo o atraso na resposta térmica do termopar dos 15–20 segundos originais para menos de 5 segundos—fornecendo feedback em tempo real mais preciso para o controle de temperatura em malha fechada.
